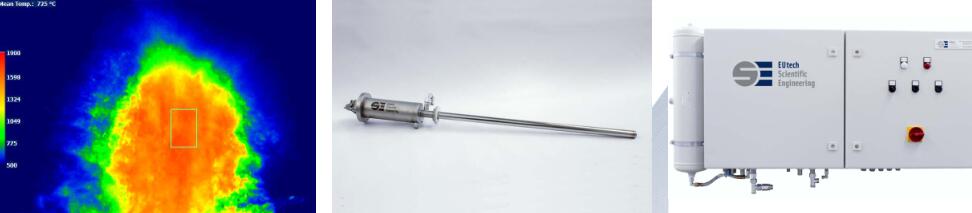

應用領域

       監視火焰的機器人適用于各種領域，如火焰檢測、燃燼度監測及積灰/結焦監測。

檢查火焰

       火焰機器人能夠?qū)鹧尜|(zhì)量進行實時監測，以改善燃燒器的調整手段并防止出現火焰偏斜。除此之外，該系統有助于確定燃燒高溫點的位置并發現可能導致爆管的熱應力點。所有燃料種類都可用。

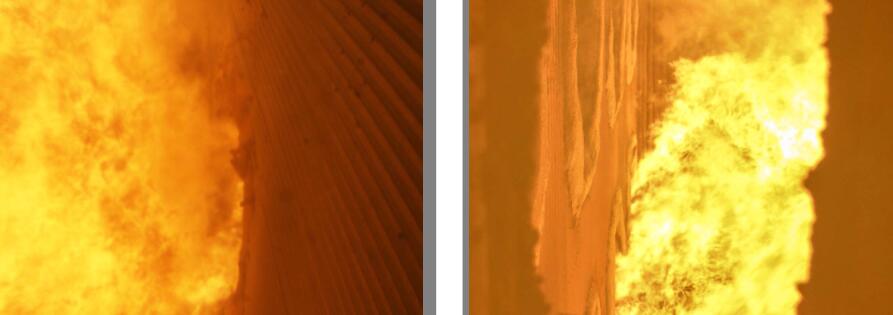

燃燒器噴口處火焰的監測以及爐墻檢查

燃燼度的監測

        系統監視爐箅處的燃盡度，保證運行安全、完全燃盡并防止煤灰堆積。通過對圖像的處理，改善了灼熱粉煤灰扭曲圖像的可視效果，并確定結焦積灰的位置和數量。

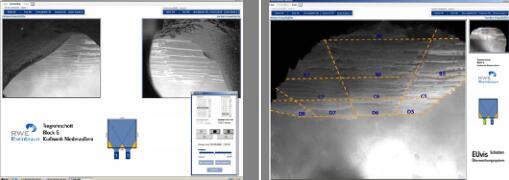

監測積灰/結焦

         能夠連續監測爐膛內的工況。它能確定吹灰位置并估算積灰量。有了這些信息，在攝像系統的幫助下根據需要對換熱面進行吹灰并評估吹掃效率。

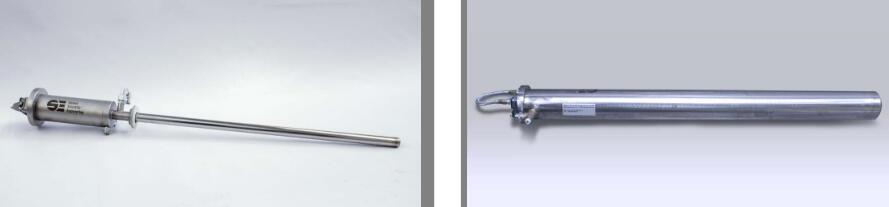

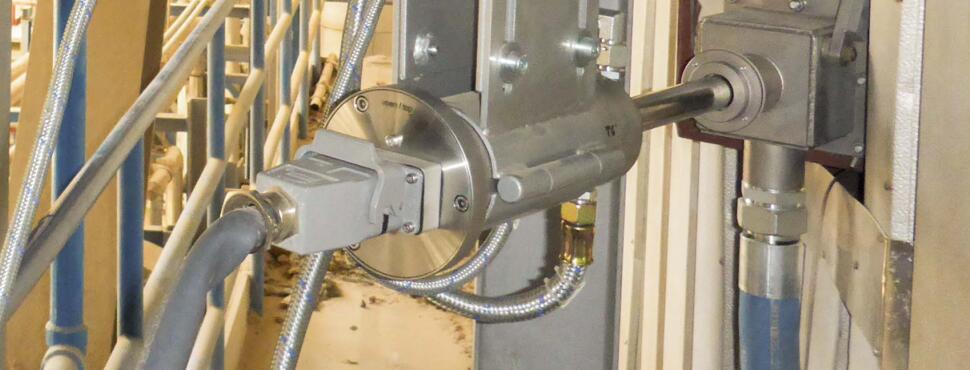

攝像頭

      機器人攝像系統可在嚴苛工況下工作。探頭安裝有高清晰度的攝像頭。整個光學器件包含一個專門開發的、視角合適的透鏡。探頭既可用風也可用水冷卻。吹掃風用于清掃前端鏡頭。

攝像頭

●高分辨率攝像系統

●風/水冷卻

●安裝底座

●通過空氣吹掃模塊清潔攝像頭鏡頭

●耐熱鏡頭及針孔光學器件

●監測攝像頭及外殼溫度

●直接或轉彎視野

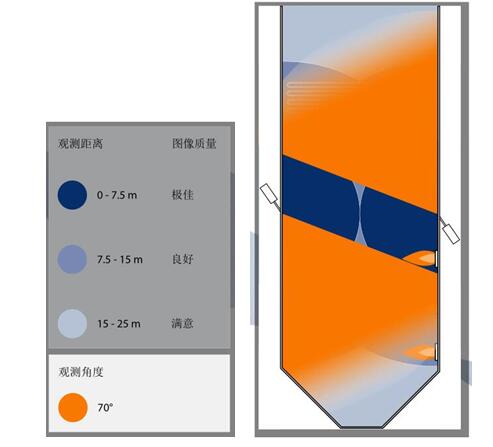

機器人的觀測范圍

驅動裝置

        驅動裝置在緊急情況以及需要維修時自動抽出攝像頭。

●裝有位置開關的氣動推進裝置；
●與鍋爐開口的靈活結合；
●在任何角度安裝應用；
●冷卻風及冷卻水的柔性管道與控制面板連接
●空氣管線的潤滑；
●為安裝機器人攝像頭及推進裝置對中適配器；
●為鍋爐開孔設計的有外罩的密封簾；
技術規格

行程                                     根據用戶要求定制
總重                                     約115 kg
總長                                      約 1520 mm

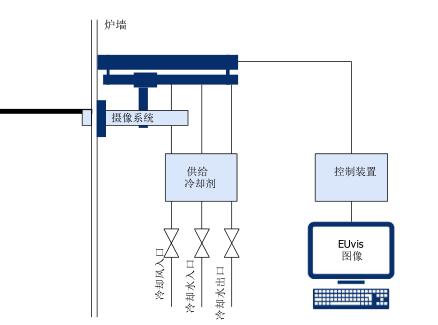

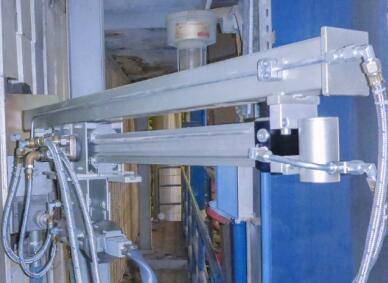

火焰監測機器人攝像頭及推進裝置

冷卻介質供給及控制裝置

        冷卻劑供給和控制單元能連續監測和控制冷卻劑以及電源的工況，包括冷卻劑的溫度、壓力以及流量。

●監測冷卻風和冷卻水

●提供電力以及流量

●就地操作攝像頭

●信號和視頻的交換

●儲氣罐（緊急抽出攝像頭時）

技術規格

電源                                                 100 to 240 V AC, 1~/N/PE,50 to 60 Hz

防護等級                                           IP65

冷卻水：

消耗量                                                approx. 300-500 l/h
水壓                                                   2 to 4 bar
水溫                                                   15 to 30 °C
水質                                                   free of particles

壓縮空氣：

消耗量                                                 approx. 7 Nm 3 /h
壓力                                                     5 to 7 bar
溫度                                                     <35 °C
質量要求                                               儀表氣, class 3 accordingto ISO 8573-1

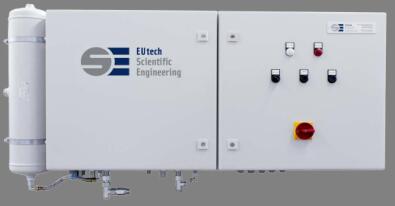

攝像頭冷卻介質的供應及控制裝置

數據處理和圖視化裝置

控制PC機

       在計算機工作站上運行的圖像處理單元。

技術規格

工作站或等同設備

Intel Xeon E3-1225 3,1 GHz 或相同

內存4 GB RAM

Windows 操作系統

120/230 V (50/60 Hz) 電源

機器人的計算機工作站

機器人攝像軟件

        為爐內圖像的可視化而設計的軟件具以下功能：

●在線和離線圖像
●數字化圖像的傳輸和存儲
●先進的圖像處理技術
- 圖像的增強（亮度/對比度/縮放）
- 在線監測結焦積灰
●快照功能
●系統狀態顯示
●攝像頭的推進/退出系統

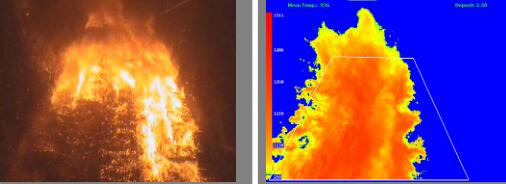

熱成像分析

        系統的軟件采用熱圖像分析算法對攝像監測系統進行了升級，能確定局部溫度分布，有助于發現燃燒異常過程能進行定量分析。

●溫度地圖它能確定局部溫度分布
●錯誤的彩色圖像

●火焰觀測及位置監視
●燃燒參數的調整
●爐墻表面溫度地圖
●燃燒過程監測

能顯示圖像和熱成像的人機接口軟件
