煤粉細度在線測量裝置

基于激光技術的煤粉細度在線分析

●實時測量煤粉顆粒
●以運行狀態為基礎維修磨煤機 磨煤機優化及煤粉
●管線調平
●ECM被納入VGB-S-150-29-2021-10國際標準

基于激光技術的煤粉細度在線分析

      煤粉的細度范圍對燃燒過程影響極大。它不但影響煤粉著火的滯后時間、燃燒效率、飛灰含碳量及排放水平等，也影響結焦和積灰的程度。盡管煤粉的細度具有如此重要的特性，但至今仍然沒有一種堅固簡單的測量系統，能夠?qū)γ悍奂?xì)度實施實時在線測量。

      優泰克公司的“煤粉細度分析儀”解決了上述問題。該系統測量測點位置流經傳感器的煤粉細度的分布特征以及煤粉和空氣流量。其測量結果具有實時性并為優化煤粉細度提供了可能。
優點

●磨煤機和煤粉管之間均勻度的實時調整

●以狀態監測為基礎進行磨煤機維修

●通過燃料利用效率
●降低排放及飛灰含碳量
●強化燃燒質量
●優于等速取樣方法，即能實時在線獲取測量結果。

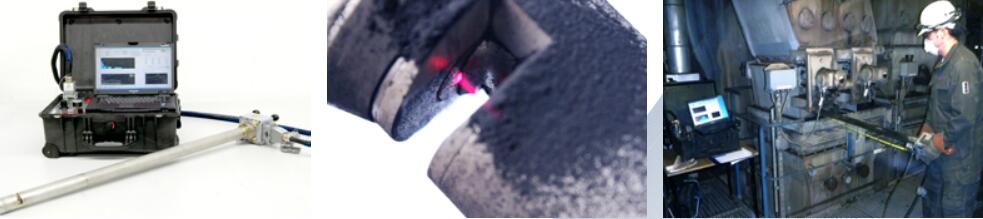

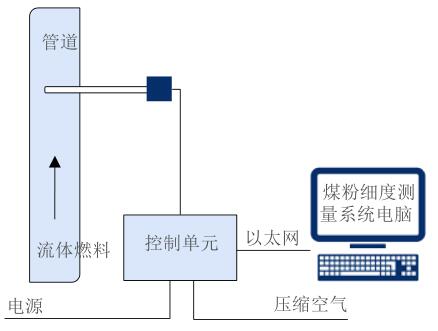

煤粉細度測量系統構成

煤粉流動特性分析

●直接讀出煤粉細度、流速及溫度數據
●能夠連續測量
●監測煤粉流量及風/煤比分布
●實時性能監測
●空間分解讀數（2維分布）
●快速調整新型燃燒器及給煤機，即低NOx燃燒器及給煤機轉速

●可用于各種粉狀燃料，如硬煤、生物質燃料、褐煤。

優泰克科技工程有限公司 簡介

       優泰克（EUtech）科技工程公司成立于1999年，總部位于德國西部亞琛市。公司成立之初就以世界著名的亞琛工業大學為技術合作方，奠定了公司在試驗臺建設、仿真、自動化、測量以及智能燃燒領域的技術領先地位。并且為德國第一臺超超臨界百萬機組尼德豪森電廠G機組解決了許多生產中遇到的實際問題。公司以建模方法構建一二次風測量系統，并且以測量-控制-優化三個步驟為技術路線，成功開發出“電子噴射”燃燒控制系統，成為世界上為數不多的“智能燃燒”系統集成商。

中國授權合作公司及技術中心：南京國電環保科技有限公司

---

---

聯系電話：13601104395  13910316169

---

---

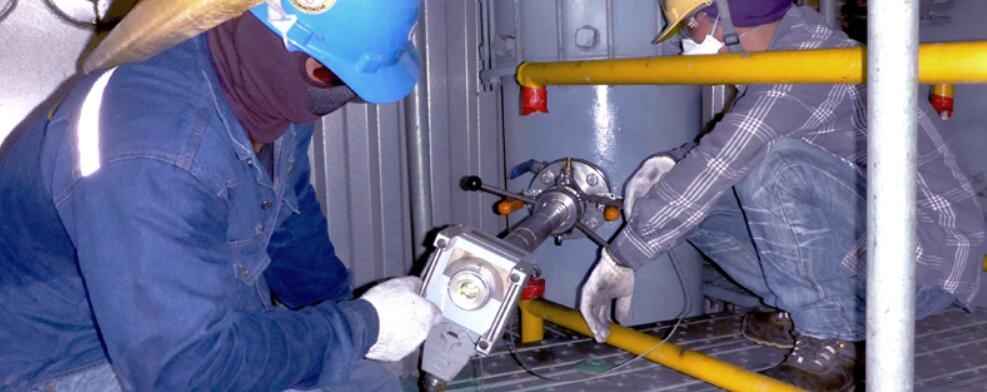

測量棒

       通過把測量棒橫穿煤粉管，能夠測量煤粉管橫截面上煤粉細度的分布狀況。激光照射方法的煤粉顆粒覆蓋范圍從20微米至40毫米（電廠一般用90微米的篩余量表示煤粉細度）。由于該系統能同時測量煤粉氣流中的煤粉流量和空氣流量，因此已經成為煤粉管之間煤粉調平與煤量?jī)?yōu)化的必要設備。

●交鑰匙系統

●以光纖空間頻率風速儀為基本原理
●確定煤粉的粒徑、流速及質量流量。
●通過綜合評估及在線報告立即得到分析結果

煤粉細度測量系統

技術參數

煤粉細度測量范圍                                    20 - 4,000 μm
流速測量范圍                                          最高50 m/s
溫度測量范圍                                          最高150° C（及高于 的高溫型）
測量棒長度                                             1,067 mm (Standard
測量棒直徑                                             50 mm

防護等級                                                IP64
總重量                                                    8.7 kg

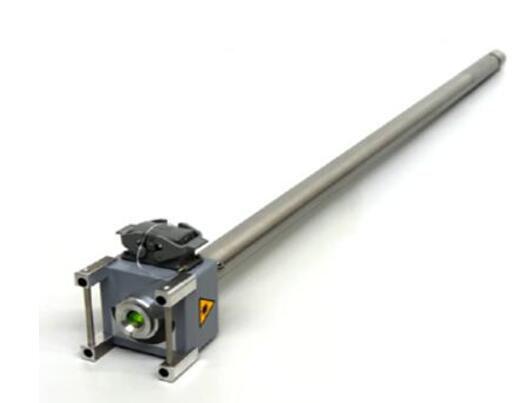

煤粉細度測量棒

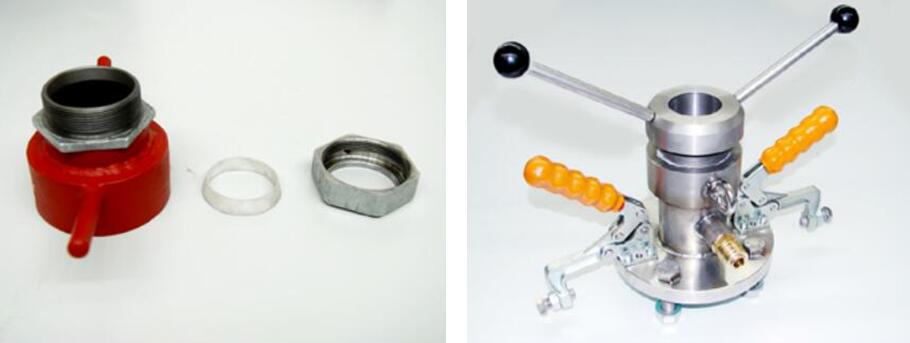

測孔接頭

       煤粉細度儀的測量棒通過球閥或2.5"的連接器安裝到煤粉管上。測孔連接器能保證封堵嚴密，同時又允許測量棒在水平方向自由移動。測量棒的最大移動距離為1500毫米，根據用戶的要求制作。標準連接器只用于低壓煤粉管管。高壓應用場合（風扇磨煤機出口）另有高壓連接器。

                                                                            低壓連接器                                                                          高壓連接器

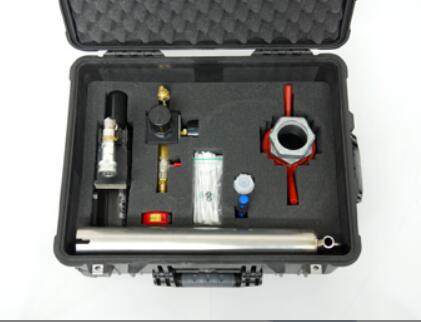

工具箱

工具箱內配備了壓縮空氣接頭、過濾器、卷尺以及高低壓連接器。擦洗鏡頭用的棉球以及酒精都包括在內。

工具箱

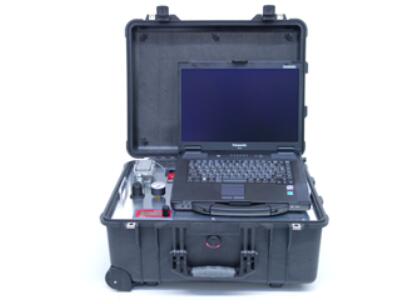

控制單元

       控制單元的外殼是高度耐沖擊的聚丙烯材料制成，煤粉細度儀的控制單元包括壓縮空氣及電子系統。所有的敏感部件和接頭都布置在控制單元內。

技術參數

電源                                                    110 - 240 V AC

功率消耗                                             460 W
壓縮空氣壓力                                       up to 6 bar

壓縮空氣溫度                                       up to 30 °C
防護等級                                             IP67
外形尺寸                                             455 x 265 x 560 mm
重量                                                    21.0 kg

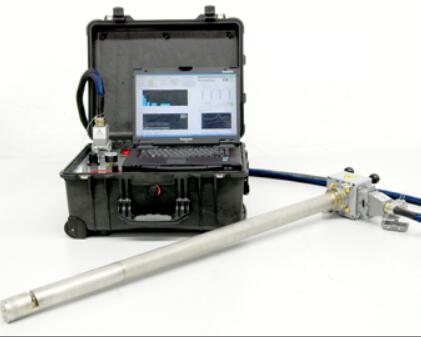

便攜式控制單元

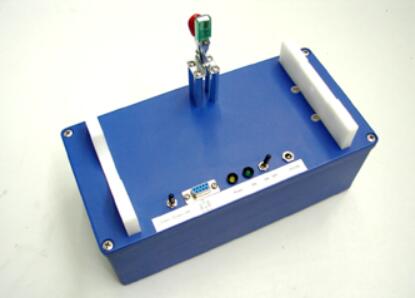

試驗臺/顆粒度模擬器

       用煤粉細度儀的試驗臺能檢驗細度儀的測量精度及系統的基本功能。它的主要部件是一個刻有各種尺寸針形標記的旋轉碟片?？梢哉{(diào)節碟片的旋轉速度。試驗臺還包括電源及測量棒固定卡件。

技術參數

電源                                                             230 V AC / 12 V DC

針形表直徑                                                   150 μm, 250 μm, 500 μm,1,000 μm, 2,000 μm

速度                                                             up to 15 m/s

煤粉細度儀試驗臺

軟件

        細度分析儀的操作、觀察及分析軟件均安裝在合適的硬件系統即松下筆記本電腦中。通過電腦的設定可以分析數據、顯示系統工作狀態并存儲測量方案。

●可選擇不同的測量模式

●單次或連續測量

●取樣測點位置根據國家標準（德國標準VDI2066）設定

●可選擇細度等級分布，以確定細度代表性；RRSB圖

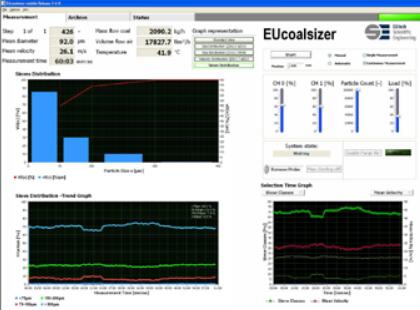

圖形化的人機接口

測量結果

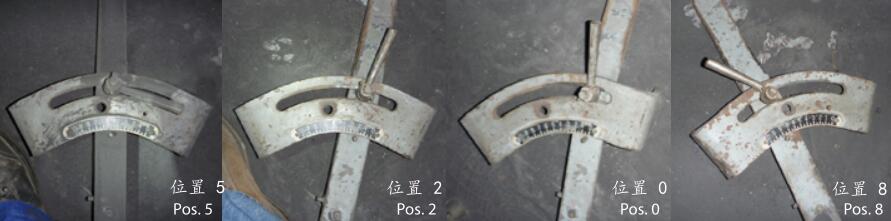

在線調整分離器

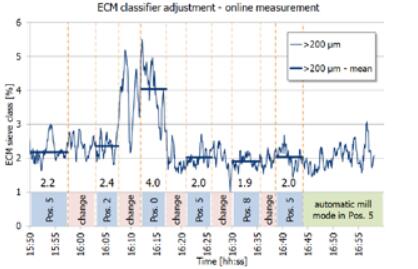

      有了煤粉細度分析儀以后，就能實時優化煤粉細度，從而改善燃燒并降低飛灰含碳量。采用磨煤機的分離器可以調節煤粉的細度。在調節和檢測煤粉細度時，要用煤粉細度分析儀進行連續測量，由此很容易獲得最優的磨煤機設定值。右圖的測量結果說明煤粉細度儀具有高度的重復性和準確度。

在線優化分離器
