HFPPS系列電除塵器脈沖電
HFPPS系列電除塵器脈沖電源是實現燃煤污染物超低排放的新一代電除塵器供電電源,采用微秒級脈沖供電,極大提高了瞬間輸出電壓,從而大幅提高了電除塵器的除塵效率,又降低了電除塵器的電能消耗,特別適用于高比電阻粉塵和微細粉塵(尤其是PM2.5)的除塵器后級電場改造。
技術參數
- 輸入電壓:三相電壓 380V±10%
- 基礎電壓:60kV、80kV
- 基礎電流:1000mA、2000mA
- 脈沖峰值電壓:120kV 、140kV、160kV
- 脈沖峰值電流:200A、 300A、500A
- 脈沖寬度:<100μs
- 脈沖疊加頻率:≤200Hz
工作原理
HFPPS系列電除塵器高壓脈沖電源由一個直流高壓源和一個脈沖源疊加組成,直流高壓源采用高頻電源設計,具有動態響應速度快、轉換效率高等優點。
基礎源的輸出電壓一般在60kV~80kV,脈沖源的電壓脈沖高達80kV,兩者疊加合成后,在瞬間形成一個高達140kV的高壓脈沖供給電除塵器電場,其峰值電壓遠高于電除塵器在使用常規電源供電時的擊穿電壓。

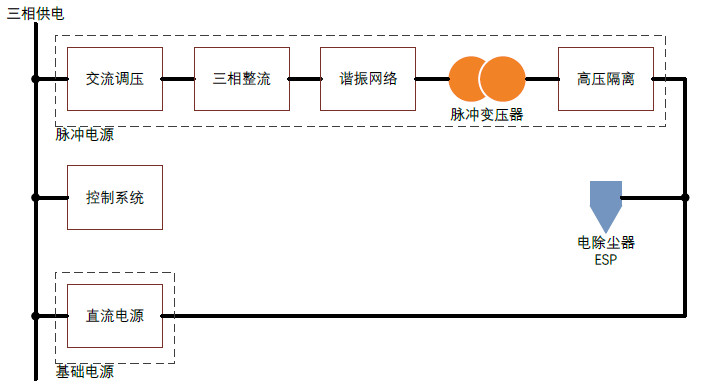

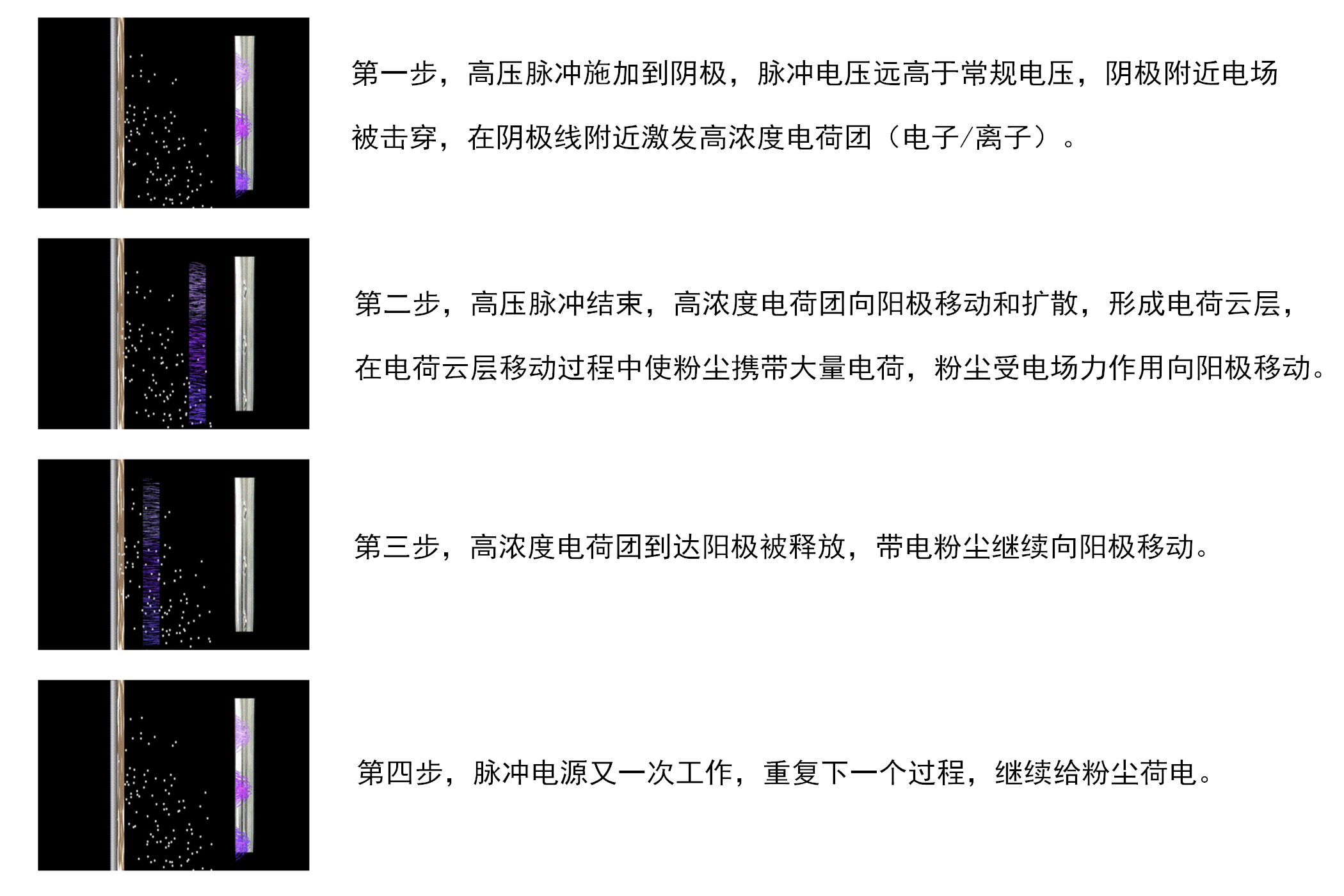

脈沖電源工作原理

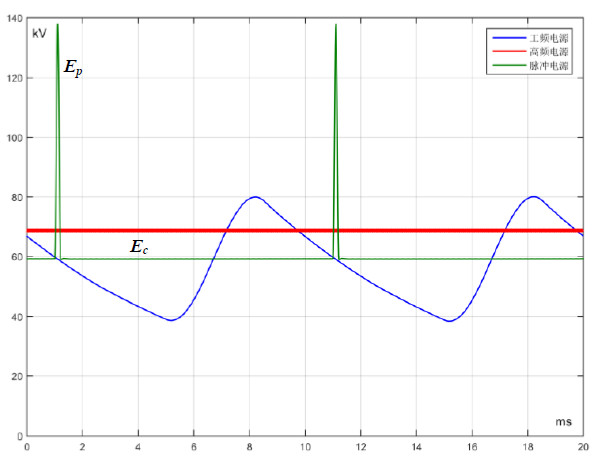

脈沖電源波形圖
結構型式
HFPPS系列電除塵器脈沖電源提供一體式脈沖電源和分體式脈沖電源兩種型式,用戶可根據實際情況自由選擇。
一體式脈沖電源
基礎源和脈沖源置于同一機柜,利于保護電路和隔離電路設計,設備穩定性高。在現場安裝過程中,只需直接替換原直流高壓電源即可。
分體式脈沖電源
脈沖源設計為獨立機柜,與高頻電源、三相電源、工頻電源疊加,實現復合電壓輸出。該方式下,用戶可利用原電除塵器電場電源,減少成本費用。

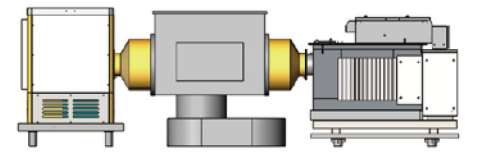

除塵器電場隔離開關箱 一體式脈沖電源

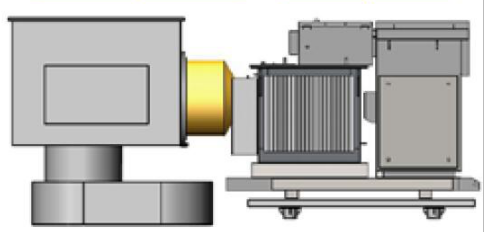

一體式脈沖電源安裝示意
超高瞬時脈沖
脈沖電壓可達140kV以上,脈沖電流峰值300A,瞬時功率達到30MW,脈沖寬度只有75μs,保證了電場瞬時超高的電荷濃度。
提高除塵效率,尤其適合于微細粉塵
脈沖電源激發的電荷濃度為常規直流電源的幾百倍,極大提高了粉塵的荷電量,保證了PM2.5微細粉塵充分荷電,從而大幅提高除塵效率,工程應用表明可減少粉塵排放50%以上。
工況適應能力強,有效抑制反電暈
高比電阻粉塵在電場電流較大時,會導致電荷積累在粉塵層中,在粉塵層中形成較高的電壓,產生反電暈。在脈沖電源供電情況下,因平均電流較小,減輕了粉塵層中的電荷積累,因而可減弱反電暈的發生。因此,煤種和粉塵的適用性大幅提高,對高比電阻粉塵(比電阻在1011~1015)等惡劣工況具有廣泛的適應性。
大幅節約電能
脈沖電源采用間歇供電方式,其供電時間短且采用能量回饋機制。脈沖源負責粉塵荷電,而基礎電源只需維持電除塵器電場起暈電壓,提高了電能利用效率,在滿足除塵效率的同時減少了供電功率。

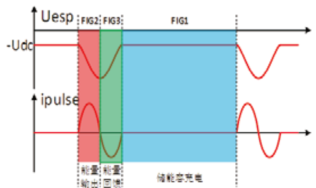

脈沖電源能量回饋機制
優異的火花控制特性
脈沖電源可在幾十微秒內關斷輸出,并在很短的時間內使火花熄滅,滿足在140kV高壓供電下對設備無沖擊,5ms~10ms恢復全功率供電,設備穩定性高。
設計余量大,適應性廣
脈沖可重復頻率達到了200Hz,是其他脈沖電源廠家的2~4倍,從而使得微細粉塵荷電量和荷電機會增加了2~4倍,更有利于除塵效率的提高。此外,HFPPS系列電除塵器脈沖電源設計余量大,從300MW到1000MW等不同容量的機組,通過調整技術參數配置,均可達到額定的輸出指標。
工程應用
截至目前,HFPPS系列除塵器脈沖電源已有200余套設備在20余臺機組上穩定運行,實際運行工況表明HFPPS系列脈沖電源穩定可靠,提效減排效果顯著。陜西寶雞電廠進行脈沖電源改造后,#5爐除塵器出口煙塵濃度為13.7mg/Nm3,#6爐除塵器出口為16mg/Nm3。蘭州范坪電廠#1爐除塵器脈沖電源改造后,機組負荷在190MW時,除塵器出口煙塵排放濃度為21mg/Nm3。

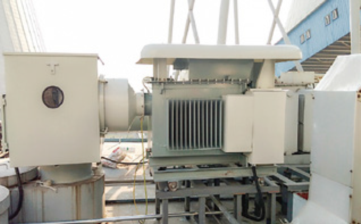

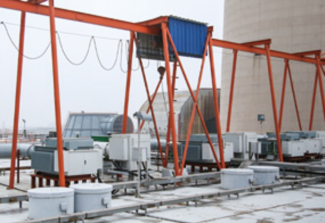

脈沖電源現場應用圖

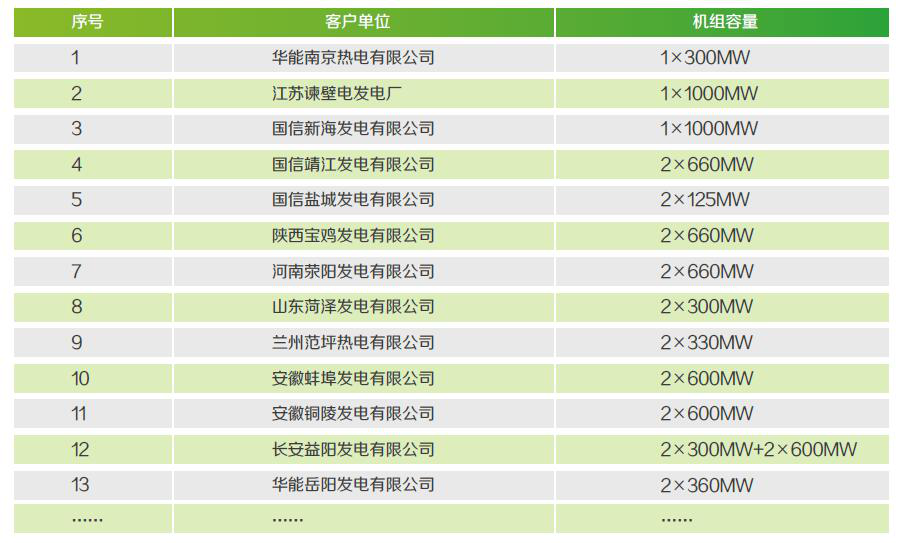

HFPPS系列電除塵器高壓脈沖電源業績表
